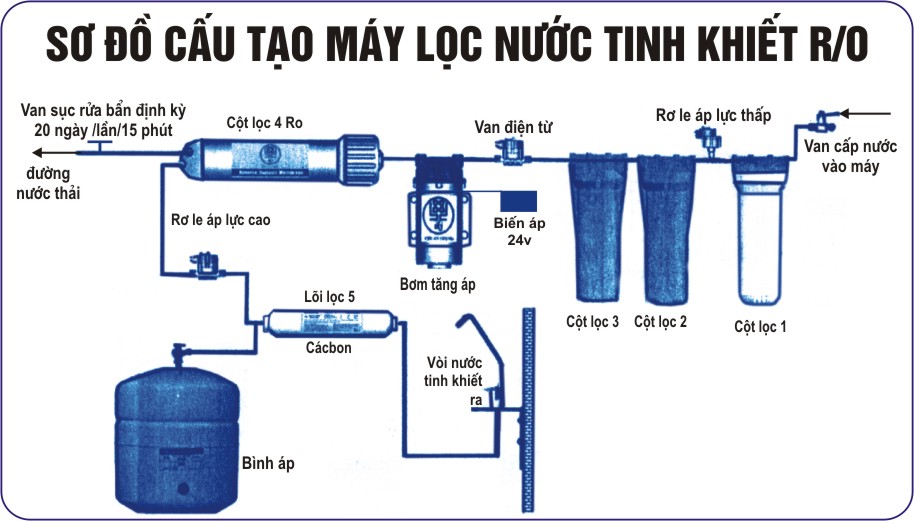

Sơ đồ nguyên lý hoạt động của máy lọc nước RO

1)    Cút chia nước

Chia tách nước đầu vào

2)    Bộ cốc lọc

Chứa các lõi lõi thô và tinh

3)   Van áp thấp

Đóng nguồn điện khi áp nước yếu

4)    Van điện từ

Đóng nguồn nước khi đóng nguồn điện

5)   Máy bơm

Bơm và tạo áp lực nước lên màng R.O

6)   Cốc màng R.O

Chứa màng R.O

7)   Màng  - R.O

Màng lọc nước tinh khiết

8)   Van một chiều

Dẫn nước tinh khiết theo 1 chiều

9)   Van áp cao

Đóng nguồn điện khi nước đầy bình áp

10)   Van nước thải

Điều tiết áp xuất, dẫn nước thải ra khỏi hệ thống

11)   Bình áp

Chứa nước tinh khiết sau lọc

12)  Lõi lọc số 5

Bổ sung vị ngọt mát tự nhiên, tạo khoáng chất
